Dans le monde en évolution rapide du développement de produits, la création efficace de prototypes de haute qualité et de pièces de production en petite série est primordiale. Parmi les différentes techniques de prototypage rapide, la coulée sous vide se distingue par ses capacités uniques. Les principaux avantages de la coulée sous vide incluent sa capacité à produire des pièces haute fidélité et très détaillées avec d'excellentes finitions de surface qui imitent fidèlement les composants moulés par injection, ce qui la rend idéale pour les prototypes réalistes, les tests fonctionnels et les séries de production à faible volume. Cet article explique ce qu'est la coulée sous vide, pourquoi il s'agit d'une méthode privilégiée, ses principaux avantages et comment elle se compare à d'autres processus de fabrication.
Comment le moulage sous vide se compare-t-il aux autres méthodes de prototypage ?
Quels types de matériaux peuvent être utilisés en coulée sous vide ?
Quelles sont les applications typiques des pièces coulées sous vide ?

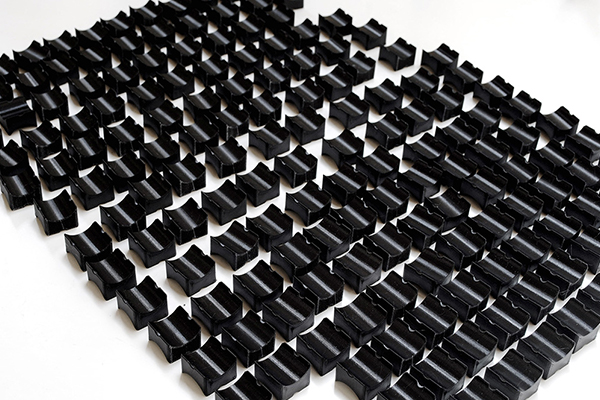

La coulée sous vide, également connue sous le nom de duplication sous vide ou coulée d'uréthane, est une technique de prototypage rapide et de fabrication à faible volume qui utilise le vide pour aspirer un matériau de coulée liquide (généralement des résines polyuréthane) dans un moule en silicone, ce qui donne lieu à des répliques très précises et détaillées d'un modèle principal original. Ce processus crée des pièces de haute qualité sans bulles avec d'excellentes finitions de surface, ce qui en fait un choix idéal pour les prototypes qui ressemblent beaucoup aux produits finaux.
Le processus commence par un modèle maître, souvent créé par impression 3D ou usinage CNC. Un moule en silicone est ensuite coulé autour de ce maître. Une fois durci, le moule en silicone est ouvert, le maître est retiré et les deux moitiés sont réassemblées. À l’intérieur d’une chambre à vide, la résine liquide est dégazée puis versée dans le moule en silicone sous vide, garantissant ainsi qu’aucune bulle d’air ne soit emprisonnée. Après durcissement, la pièce est retirée et le moule peut être réutilisé pendant plusieurs cycles.
Les principaux avantages de la coulée sous vide incluent sa capacité à produire des pièces très précises et esthétiquement attrayantes avec d'excellentes finitions de surface, des délais d'exécution rapides pour des lots petits à moyens et la capacité de simuler divers plastiques de qualité de production, ce qui la rend très polyvalente pour le prototypage et les tests fonctionnels. Ces avantages proviennent de la nature précise du processus sous vide et de la flexibilité des moules en silicone.
Voici en détail les principaux avantages :
Haute fidélité et réplication des détails : le moulage sous vide peut capturer des détails complexes et des textures fines du modèle principal avec une précision exceptionnelle. Le vide garantit que la résine liquide s'écoule dans chaque crevasse, produisant des pièces qui sont des répliques incroyablement fidèles.
Excellente finition de surface : les pièces produites par coulée sous vide ont souvent une surface lisse, presque polie, directement à partir du moule, ce qui réduit considérablement le besoin de post-traitement approfondi. Ceci est particulièrement avantageux pour les prototypes esthétiques ou les modèles de présentation.
Polyvalence des matériaux et simulation : une large gamme de résines polyuréthane peut être utilisée, permettant aux fabricants de simuler les propriétés de divers plastiques de production, notamment l'ABS, le PP, le PC, les matériaux de type caoutchouc et même les pièces transparentes ou colorées. Ceci est essentiel pour les tests fonctionnels dans des conditions réelles.
Rentable pour les volumes faibles à moyens : pour des lots allant de 10 à 500 unités, le moulage sous vide est souvent plus rentable que le moulage par injection, qui entraîne des coûts d'outillage élevés, et plus économique que l'impression 3D pour plusieurs pièces identiques.
Délais d'exécution rapides : les moules en silicone peuvent être produits relativement rapidement (en jours) par rapport aux outils durs pour le moulage par injection (en semaines, voire en mois). Cela permet une itération rapide et une livraison rapide de prototypes ou de courtes séries de production.
Pièces sans bulles : L'environnement sous vide élimine les bulles d'air de la résine et à l'intérieur du moule, ce qui donne lieu à des pièces solides et sans défauts, avec des propriétés mécaniques constantes et des finitions claires là où la transparence est souhaitée.
Capacités de contre-dépouille : les moules en silicone sont flexibles, permettant la création de pièces avec des contre-dépouilles ou des géométries complexes qui seraient difficiles, voire impossibles, à démouler avec des moules à injection rigides sans glissières ou élévateurs complexes.
Le moulage sous vide occupe une position unique parmi les méthodes de prototypage en fournissant des pièces très détaillées et esthétiquement supérieures avec des capacités de simulation de matériaux, souvent à un coût inférieur et un délai d'exécution plus rapide pour les volumes de milieu de gamme par rapport au moulage par injection, mais avec une plus grande polyvalence des matériaux et une qualité de surface que de nombreuses techniques d'impression 3D. Bien que chaque méthode ait ses atouts, la coulée sous vide comble le fossé entre les prototypes rapides de base et les pièces produites en série.
Voici une comparaison :
La coulée sous vide utilise principalement une large gamme de résines polyuréthanes en deux parties qui durcissent à température ambiante, permettant la simulation des propriétés trouvées dans les thermoplastiques de production courants comme l'ABS, le PP, le PC et même les matériaux de type caoutchouc, ce qui la rend très polyvalente pour diverses exigences de prototypes. Ces résines peuvent être formulées pour imiter divers duromètres (niveaux de dureté), couleurs (y compris transparentes) et caractéristiques mécaniques spécifiques.
Les types spécifiques de résines utilisés dans la coulée sous vide comprennent généralement :
Polyuréthanes rigides : conçus pour imiter l'ABS, le PC, le nylon et d'autres plastiques durs. Ils offrent une bonne rigidité, résistance aux chocs et stabilité dimensionnelle.
Polyuréthanes flexibles/élastomères : formulés pour simuler le caoutchouc ou le silicone, offrant différents degrés de flexibilité, d'élasticité et de résistance à la déchirure (par exemple, dureté Shore A de 30A à 90A).
Polyuréthanes transparents : utilisés pour produire des pièces transparentes, simulant l'acrylique ou le polycarbonate. Ceux-ci nécessitent souvent un post-polissage minutieux pour obtenir une clarté optique.
Polyuréthanes haute température : conçus pour résister à des températures plus élevées, utiles pour tester les pièces qui seront exposées à la chaleur.
Polyuréthanes chargés : résines mélangées à des charges (par exemple, verre, fibre de carbone, poudre d'aluminium) pour améliorer des propriétés spécifiques telles que la résistance, la rigidité ou la conductivité thermique, imitant les plastiques techniques.
Cette large compatibilité des matériaux permet aux concepteurs et aux ingénieurs de créer des prototypes qui non seulement ressemblent au produit final, mais qui se comportent également comme celui-ci, facilitant ainsi des tests fonctionnels et des commentaires des utilisateurs plus précis.
Les pièces moulées sous vide sont généralement utilisées pour une gamme diversifiée d'applications qui nécessitent des prototypes haute fidélité dotés d'excellentes propriétés esthétiques et matérielles qui simulent les plastiques de production, notamment des tests fonctionnels, des échantillons de marketing et de vente, des études ergonomiques, des prototypes de dispositifs médicaux et des pièces d'utilisation finale en faible volume. Leur capacité à reproduire des détails fins et à obtenir des finitions de surface supérieures les rend inestimables dans de nombreux secteurs.
Les applications courantes incluent :
Prototypes fonctionnels : utilisés pour des tests complets de forme, d'ajustement et de fonction, en particulier lors de la simulation de propriétés plastiques spécifiques telles que la résistance aux chocs, la flexibilité ou la rigidité.
Validation de la conception et études ergonomiques : création de modèles très réalistes pour la révision de la conception, les tests utilisateur et l'évaluation de l'ergonomie avant de s'engager dans un outillage coûteux et coûteux.
Échantillons de marketing et de vente : production d'échantillons esthétiquement parfaits pour les salons professionnels, les réunions d'investisseurs ou les premiers lancements de produits, fournissant une représentation tangible du produit final.
Prototypes de dispositifs médicaux : fabrication de prototypes détaillés, souvent complexes, de dispositifs médicaux, d'outils chirurgicaux ou de modèles anatomiques, où l'esthétique et la sensation des matériaux sont critiques pour l'approbation réglementaire et l'acceptation par les utilisateurs.

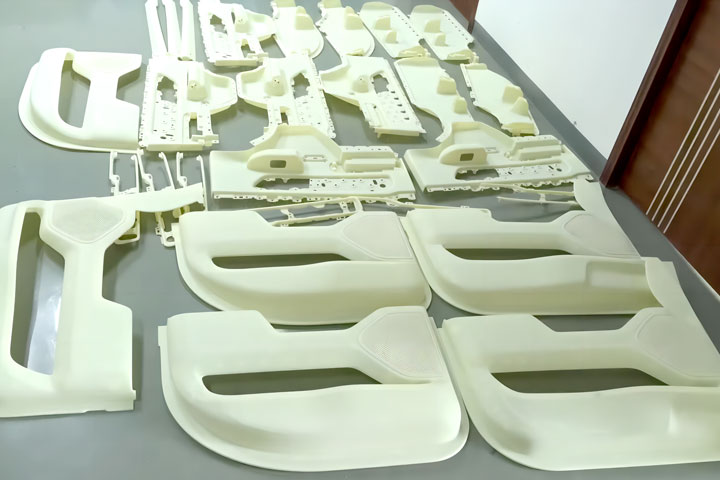

Prototypes automobiles : création de composants intérieurs, de tableaux de bord, de caches d'éclairage ou de pièces sous le capot pour une évaluation esthétique et des tests fonctionnels limités.
Prototypage de produits de consommation : développement de prototypes réalistes pour les boîtiers électroniques, les appareils électroménagers, les jouets et les articles de sport afin d'évaluer la conception et l'expérience utilisateur.
Séries de production en faible volume : pour les produits spécialisés ou les marchés de niche où la demande est trop faible pour justifier l'outillage de moulage par injection, la coulée sous vide offre une solution viable pour produire des quantités limitées de pièces finales.
Pièces et lentilles transparentes : production de composants transparents ou translucides où la clarté optique est importante, tels que des conduits de lumière, des lentilles ou des écrans d'affichage.
Le moulage sous vide a consolidé sa position de pont inestimable entre la conception conceptuelle et la production de masse dans le paysage du prototypage rapide. Ses avantages distincts, notamment la haute fidélité, l’excellent état de surface, les capacités de simulation des matériaux et la rentabilité pour les volumes faibles à moyens, en font un outil indispensable pour les ingénieurs et les concepteurs. En permettant la création de prototypes qui reflètent fidèlement les pièces de production finales, tant en termes d'apparence que de fonction, la coulée sous vide réduit considérablement les risques liés au processus de développement de produits, accélère la mise sur le marché et facilite une validation cruciale avant un investissement à grande échelle. Maîtriser l’application de la coulée sous vide signifie ouvrir la voie à des prototypes plus réalistes et à une fabrication efficace à faible volume.
