Le prototypage rapide est essentiel au développement de produits modernes. Cela fait gagner du temps. Cela réduit le risque financier. Les ingénieurs doivent savoir choisir la bonne technique. Le choix dépend de l'étape du projet. Cela dépend de la fidélité recherchée.
Les ingénieurs sont souvent confrontés à un défi. Ils doivent passer de prototypes simples et rapides à des pièces matérielles finales lentes. Ce changement est difficile. Nous considérons le prototypage comme un continuum. Il passe d’une vitesse maximale à des performances et une évolutivité maximales.
Cet article vous guide tout au long de ce voyage. Nous couvrons toutes les techniques majeures. Nous expliquons où chaque technique s’intègre stratégiquement. BOEN Rapid occupe une position unique. Nous proposons tous ces services : Additif, Soustractif (CNC), Fonderie et Outillage. Nous fournissons des conseils neutres et experts pour l’ensemble de votre processus.
La première étape se concentre sur la vitesse. Vous voulez un objet physique rapidement. Vous souhaitez vérifier l’apparence générale. Vous devez vérifier les dimensions de base. La résistance des matériaux n’est pas ici la priorité.
La fabrication additive est la méthode la plus rapide. Il construit la pièce couche par couche. Ce processus ne nécessite presque aucun temps de configuration. Vous téléchargez le fichier. La machine commence à imprimer.
L'impression 3D excelle dans deux domaines. Premièrement, il offre une liberté de conception maximale. Il peut créer presque n’importe quelle forme complexe. Deuxièmement, il offre une vitesse maximale. Vous pouvez obtenir une pièce en 24 à 48 heures.
| Objectif | technique | Critères |
|---|---|---|
| SLA (Stéréolithographie) | Esthétique, détails fins, finition lisse. | Résine liquide (durcie aux UV) |
| SLS (Frittage Sélectif Laser) | Durabilité, boutons-pression fonctionnels, solidité. | Poudre de nylon (PA12) |
L’impression 3D est la meilleure solution pour une validation précoce de la conception. C’est idéal pour les contrôles ergonomiques. Il est utile pour les tests d’ajustement de base. Sa limite est la solidité du matériau. Les pièces imprimées sont souvent plus fragiles que les pièces finales.
Vous avez vérifié la forme. Vous devez maintenant tester la fonction. Vous avez besoin d'un prototype haute fidélité. Cela doit être fort. Il doit s'adapter parfaitement. Il doit utiliser le matériel de production final.

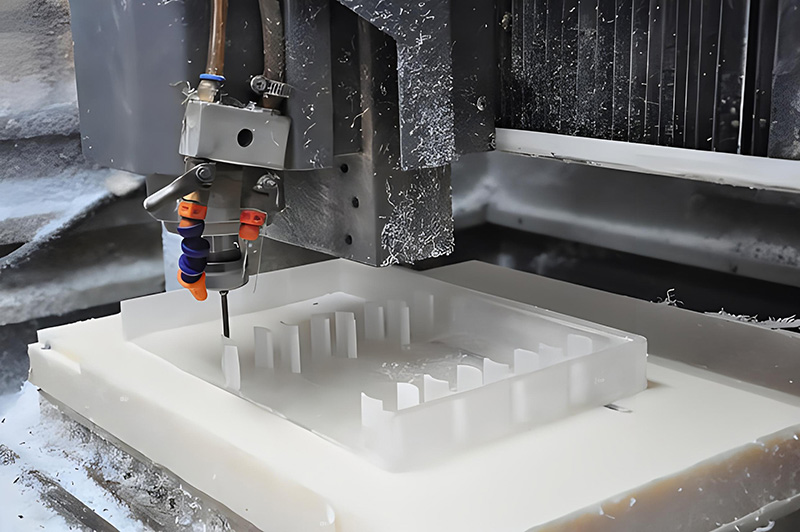

L'usinage CNC est la méthode soustractive. Il coupe le matériau d'un bloc solide. C’est la référence en matière de précision. Il offre les propriétés mécaniques les plus fiables.
La CNC supprime deux incertitudes majeures. Premièrement, l’incertitude matérielle. La CNC peut usiner exactement le matériau de production final. Cela inclut l'aluminium, le titane, l'acier inoxydable et les plastiques hautes performances comme le PEEK. Vous obtenez de véritables données de performances. Deuxièmement, l’incertitude de précision. La CNC offre les tolérances les plus strictes. BOEN Rapid utilise l'usinage 5 axes. Cela permet d'atteindre une précision de niveau ISO 13485. Ceci est nécessaire pour les assemblages critiques.
La CNC est essentielle pour :
Test de contrainte et de performance de charge.
Vérification des propriétés thermiques avec le matériau final.
Produire des composants critiques qui interagissent avec d’autres pièces.
La CNC coûte plus cher par pièce que l’impression 3D. Il est cependant nécessaire d’éliminer les risques majeurs de conception.
La conception est finalisée. Vous avez besoin de plus de 50 pièces. Vous avez besoin de moins de 5 000 pièces. Vous devez équilibrer le coût, la qualité et la rapidité. C’est la phase pont.
La coulée sous vide est une excellente technique de pont. Il utilise des moules en silicone bon marché. Ces moules sont réalisés à partir d'un maître modèle imprimé en 3D. Le coût du moule est faible. La production peut démarrer rapidement.
La coulée sous vide offre deux avantages principaux. Premièrement, le coût de l’outillage est minime. C’est l’avantage majeur pour les lots de 10 à 500 unités. Deuxièmement, le moule en silicone capture chaque détail. La pièce résultante ne comporte aucune ligne de calque. Il simule parfaitement l’apparence et la sensation d’une pièce finale moulée par injection.
Le matériau utilisé est de la résine polyuréthane. Des résines peuvent être formulées. Ils imitent les propriétés de l'ABS, du caoutchouc ou du PC transparent. Ce processus est parfait pour les échantillons clients, les tests de marché et les démonstrations fonctionnelles.
Rapid Tooling est une autre option de pont. Il est utilisé pour des lots légèrement plus grands que la coulée sous vide. Ces lots comptent souvent de 500 à 5 000 pièces.
Rapid Tooling utilise des matériaux d’outils souples. Il s'agit généralement d'aluminium ou d'acier à outils souple. Le moule est moins durable qu'un moule en acier final. C'est aussi beaucoup moins cher. Le moule peut être réalisé en quelques semaines. Cela vous permet de produire des pièces en utilisant exactement le matériau final. Vous bénéficiez des avantages du moulage par injection sans le coût initial élevé.
Le design est figé. La validation du marché est terminée. Vous avez besoin de dizaines de milliers de pièces. Le coût par pièce devient la principale préoccupation. L’échelle est l’objectif.
Le moulage par injection est le roi de la production de masse. Il offre le coût par pièce le plus bas pour des volumes élevés (plus de 10 000 unités).
La machine nécessite un moule en acier très coûteux et durable. Ce moule prend plusieurs semaines à construire. L'investissement initial est très élevé. Cependant, la machine produit des pièces en quelques secondes. Cette vitesse rend le prix d’une pièce unique minime. Le moulage par injection est la destination finale de la plupart des produits de consommation et industriels.
Choisir la bonne technique nécessite une stratégie claire. Basez votre décision sur l'objectif principal du projet et la quantité requise.
| matériels typiques | Impression 3D (SLA) | Usinage CNC | Coulée sous vide | Moulage par injection |
|---|---|---|---|---|
| Objectif principal | Concept (Formulaire) | Performances (précision) | Validation (fidélité) | Échelle (économie) |
| Volume typique | 1 à 5 unités | 5-50 unités | 10-500 unités | 10 000+ unités |
| Outillage NRE | Très faible | Faible | Minime (Silicone) | Très haut (acier) |
| Matériel utilisé | Résines/Nylon | Métaux/plastiques finaux | Résines polyuréthanes | Thermoplastiques finaux |
Le prototypage rapide est un voyage stratégique. Vous démarrez vite. Vous avancez vers la précision. Vous terminez avec l'échelle. Le succès nécessite des transitions claires entre ces étapes. Vous devez utiliser le bon outil pour le bon travail.
BOEN Rapid simplifie ce voyage. Nous proposons l'impression 3D pour plus de rapidité. Nous proposons une CNC 5 axes pour une précision ultime. Nous proposons le moulage sous vide pour la validation de petits volumes. Nous proposons un outillage rapide pour les séries de pré-production.
Nous sommes votre partenaire unique. Nous assurons des transitions fluides. Nous garantissons la cohérence de la qualité du concept aux pièces finales.
Dernier appel à l'action : soumettez votre fichier de conception et votre volume cible à BOEN Rapid. Laissez-nous vous fournir une analyse complète du cheminement du prototype à la production de masse.
